高炉工程

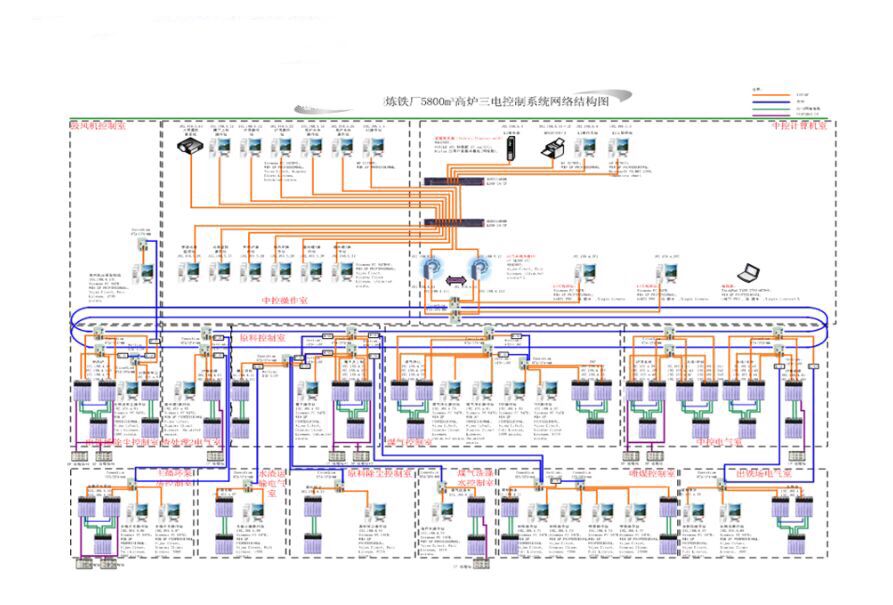

各层网络的具体分工如下:

第一层:各工艺段的控制子系统和HMI 通过100M 的工业以太网与HMI SERVER 进行通讯和信息交换,把各控制子系统的工艺参数的设定值和对电气设备的操作从HMI 传送到HMI SERVER。

第二层:各控制子系统之间也可以通过以太网EtherNet/IP 来实现控制信息及数据传送。为了保证系统通讯的可靠性,槽下、炉顶、本体、热风炉、煤气清洗和水渣等高炉主要的控制子系统与HMI SERVER采用了双环网的网络结构。

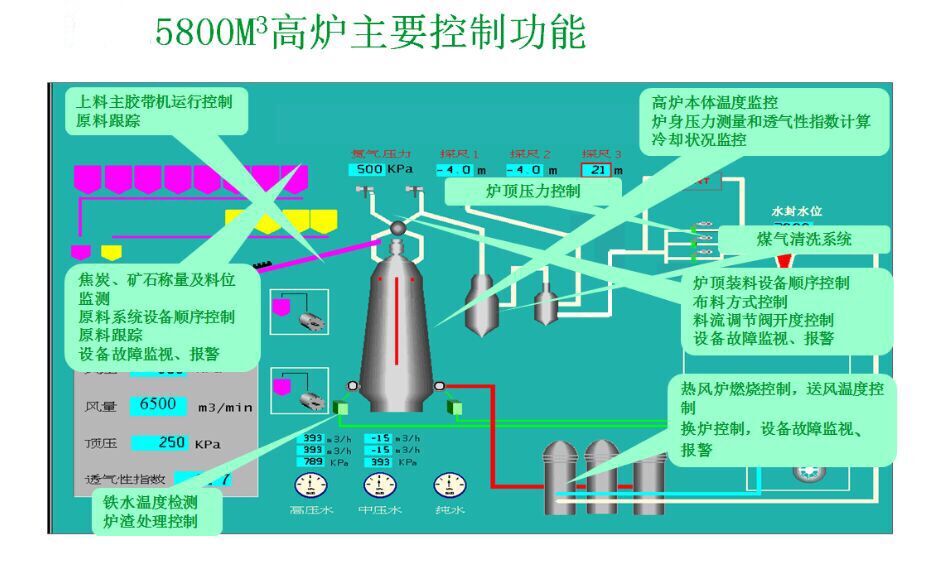

二、高炉主要控制功能
