制氮控制系统

压风制氮自动化控制系统,实现对矿区风井压风制氮车间的 4 台制氮机、12 台引风机、4 台增压干燥机以及对应的高压系统远程监控。系统采用 Schneider 公司的 M340 系列可编程控制器通过以太网通讯接口同设在控制室内的工业控制计算机通信。高压、低压数字仪表采集数据通过通信管理机接入工业控制机,通讯协议为标准 Modbus-RTU;制氮机、空压机内置 PLC 采用 Modbus485 总线相连,接入到 PLC 系统中。通过以太网通讯接口将空压机相关监控信息通过设在空压机房内工业以太网环网交换机以网页发布以及 OPC 等方式上传至矿井总调度中心,实现调度中心与压风制氮车间的无缝连接。

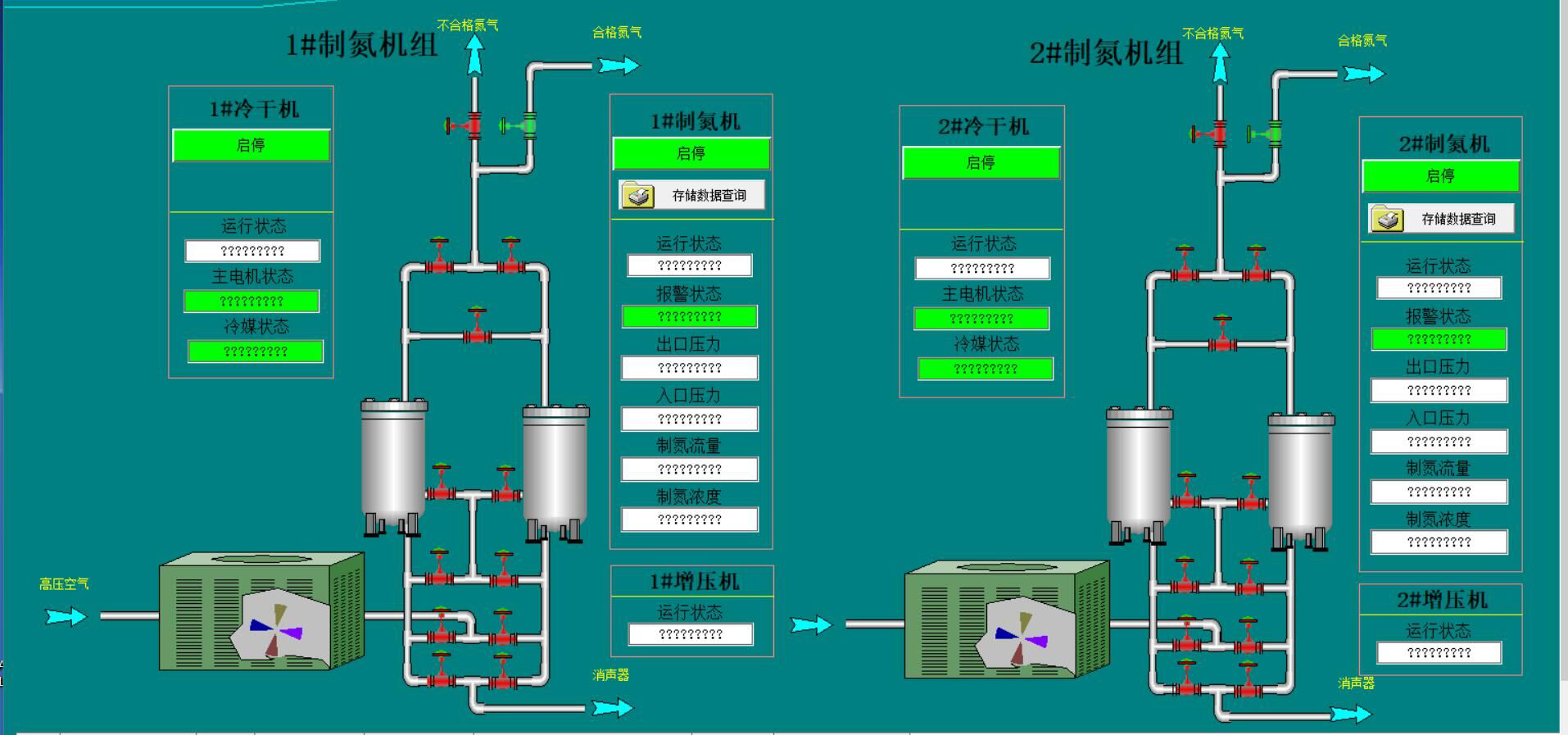

1、制氮机组



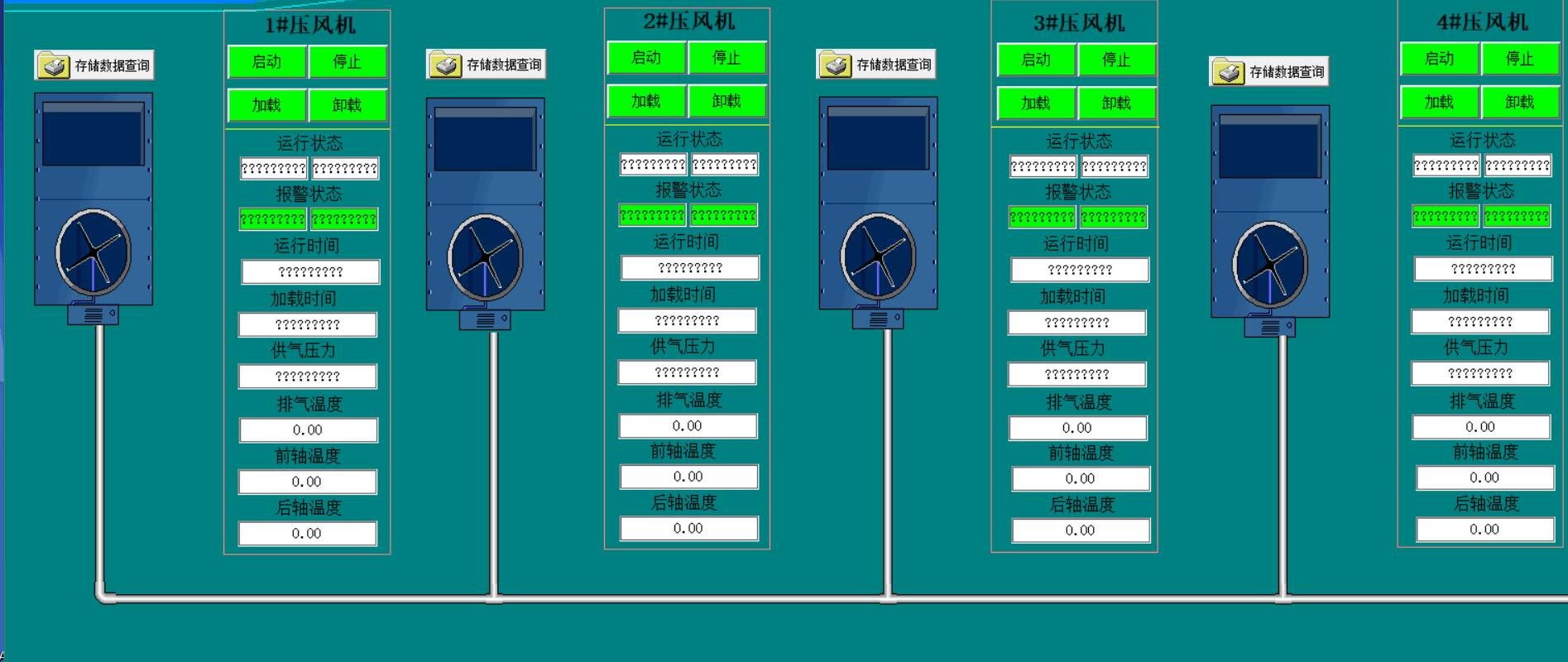

2、空压机

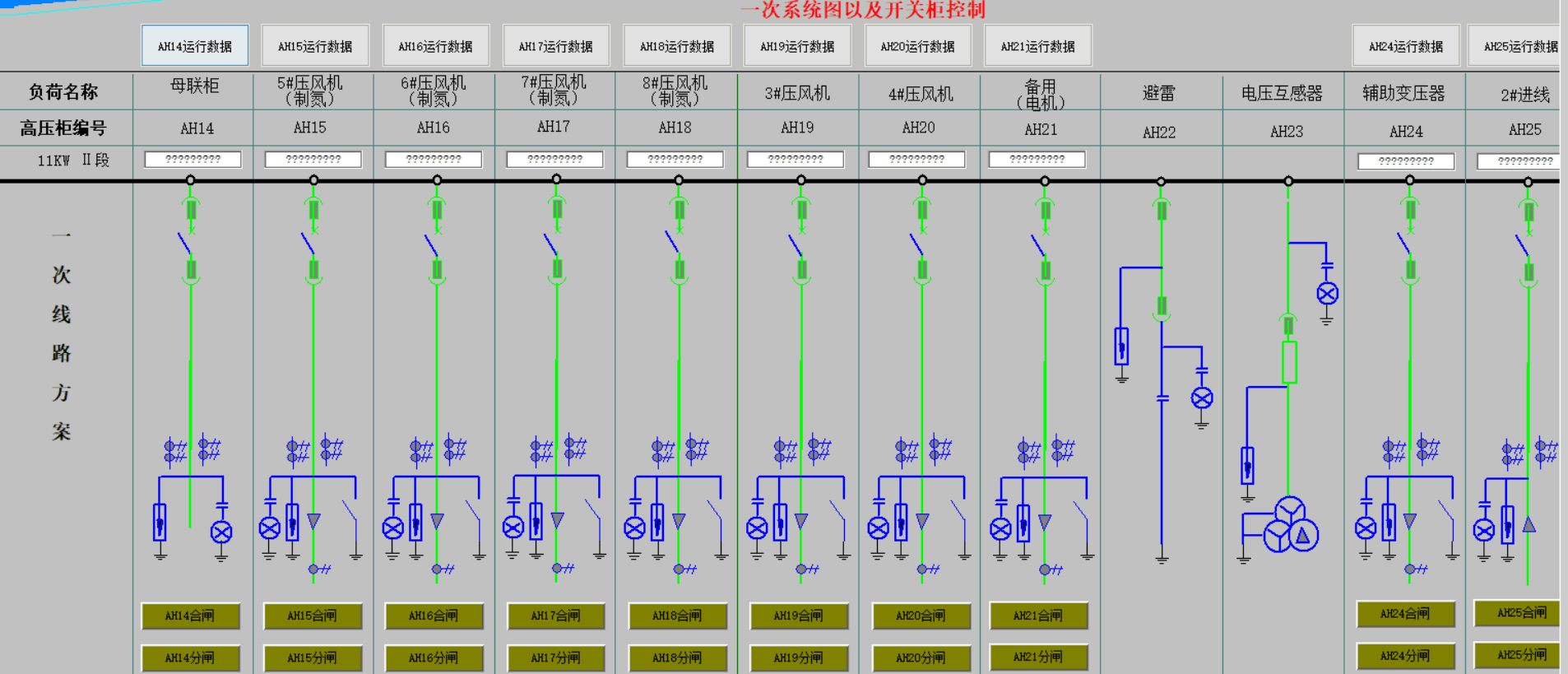

4、高压控制柜综保后台

综保装置和通讯管理机(接入直流屏、电表)通过交换机接入计算机,可以在控制室实现监控和自动化。

根据综保内部变量可采集信息:
   a. 模拟量包括频率、电压、电流、有功功率、无功功率、温度等。
   b. 状态量包括开关、刀闸、事故总信号、保护信号、变压器分接头位置等。
