PLC输入、输出源型、漏型接线的区别

发布日期:2020-11-18 作者: 点击:

PLC输入、输出源型、漏型接线的区别

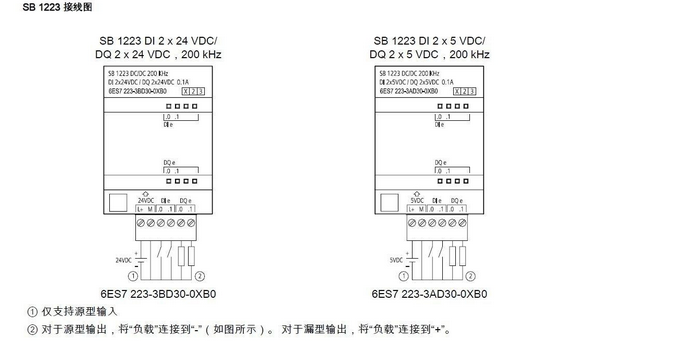

  源型、漏型是指直流输入/输出型plc而言,针对于PLC的是输入点/输出点的公共端子COM口,当公共点接入负电位时,就是源型接线;接入正电位时,就是漏型接线。

  或者换种说法源型是高电平有效,漏型是低电平有效。

  源型输入是指输入点接入直流正极有效漏型输入是指输入点接入直流负极有效。

  源型输出是指输出的是直流正极漏型输出是指输出的是直流负极。源型与漏型的选择决定了使用那种传感器,他决定了COM端口的电压为正或是为负。

  PLC的输入类型是分漏式和源式的,前者指的是正信号输入(可直接用PNP),后者指的是负信号输入(可直接用NPN),否则必须用继电器转换后输入。

  传感器的型式不一而足,不过一般用得Z多的是两线跟三线的,两线的跟负载串联。三线的多为开集极输出,三根线分别为正负电源和输出晶体管的集电极。传感器的NPN和PNP是根据输出晶体管的型号来的。NPN的负载是接在正电源与集电极之间,而PNP是接在集电极与负电源之间的。要用万用表来判断传感器的型号,需要先给它一个负载,再根据它的输出电压来判断。

  源型、漏型是指直流输入/输出PLC而言,针对的是输入点/输出点的COM端,当公共点接入负电位时,就是源型接线;接入正电位时,就是漏型接线。或者换种说法源型是高电平有效,漏型是低电平有效。

  源型输入是指输入点接入直流正极有效。

  漏型输入是指输入点接入直流负极有效。

  源型输出是指输出的是直流正极。

  漏型输出是指输出的是直流负极。

  源型与漏型的选择决定了使用那种传感器,他决定了COM端口的电压为正或是为负。

  接近开关npn,pnp区别

  先要搞清楚PNP、NPN表示的意思是什么。P表示正、N表示负。PNP表示平时为高电位,信号到来时信号为负。NPN表示平时为低电位,信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。至于PLC接线,一般用NPN的较多。但多数的日本的PLC有日本型、世界型、和通用型。进入中国的多数为世界型和通用型。可直接用NPN型。接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。
