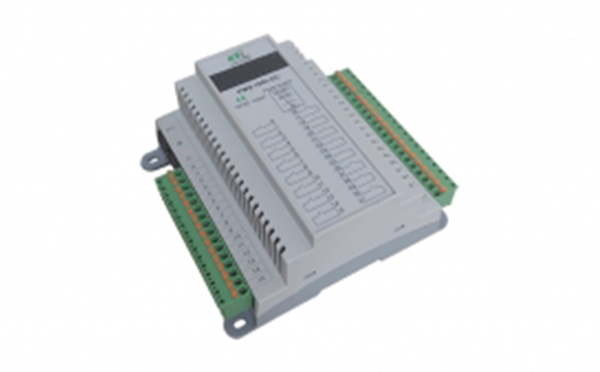

开关量和模拟量是电力系统中,接触最多的概念,不论是学习PLC,还是学习继电保护,都涉及到这两种输入输出方式。什么是开关量?什么是模拟量?看完这篇文章,你就会清楚的明白这个概念。
一.概念
开关量
开关量为通断信号,无源信号,电阻测试法为电阻0或无穷大;主要指开入量和开出量,是指一个装置所带的辅助触点,譬如电机的温控器所带的继电器的辅助触点(电机超温后变位)、阀门凸轮开关所带的辅助触点(阀门开关后变位),接触器所带的辅助触点(接触器动作后变位)、热继电器(热继电器动作后变位),这些点一般都传给PLC,电源一般是由PLC或综保装置提供的,自己本身不带电源,所以叫无源开关量接点,也叫PLC的开关量。
也可以是有源信号,专业叫法是阶跃信号,就是0或1,可以理解成脉冲量,多个开关量可以组成数字量。
模拟量
模拟量是指一些连续变化的物理量,如电压、电流、压力、速度、流量等信号量,模拟信号是幅度随时间连续变化的信号,通常电压信号为0~10V,电流信号为4~20mA,可以用PLC的模拟量模块进行数据采集,其经过抽样和量化后可以转换为数字量。
数字量
通常所说的数字量是“0”和“1”组成的信号类型,通常是经过编码后的有规律的信号。对于开关量来说,触点闭合可以认为是“1”,触点断开是“0”,作为数字量采集信号。模拟量可以设置临界值量化,小于临界值为“0”,大于等于临界值为“1”。
二.区别
1.数字量定义为:在时间和数值上都是断续变化的离散信号。
模拟量定义为:在时间和数值上都是连续变化的信号。
2.开关量:反映的是状态信号(如开关开、合)。
模拟量:反映的是电量测量数值(如电流、电压)。
三.问答
问:为什么都把模拟量信号转换成4-20mA的电流信号,而不是0-20mA的电流信号或0-10V的电压信号?
答:(1)0-10V的电压信号容易受到外界的电磁干扰,特别是电缆长度很长时干扰更明显。
(2)用0-20mA的电流信号的话,就无法判断在电流信号是0mA时,到底是电缆断线引起的故障0mA,还是压力本身就是0kpa而输出的正常的0mA。
