浅谈电气控制柜接线图

在制作电气柜时，电气接线图也是很重要的一部分，浅谈下如何看懂电气控制柜接线图。
电气接线图，是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而直接表示电气动作原理。主要用于安装接线、线路的检查维修和故障处理。接线图目的是指导我们接线安装，便于日后维修，快速排查故障。

1、接线图中一般显示以下内容：电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。
2、电气设备和电器元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。
3、接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡导线走向相同的可以合并，用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。另外，导线及套管、穿线管的型号、根数和规格应标注清楚。

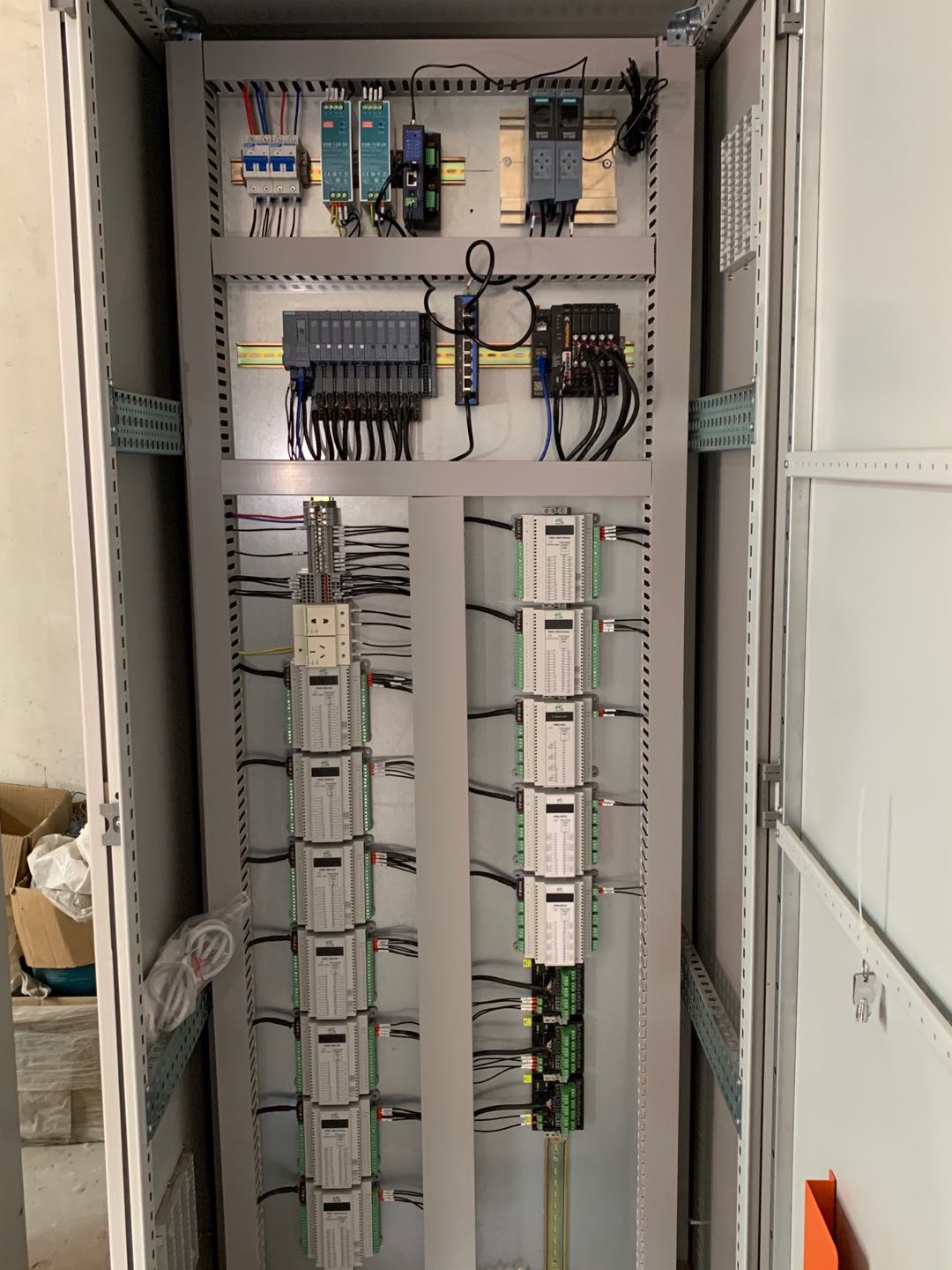

控制系统的电气接线图主要显示该系统中PLC、开关量模块、模拟量模块、母线、断路器、电源线路等主要的电气接线；由电气接线图可获得对该系统更清楚的了解。
电气设备使用的电气接线图是用来组织排列电气设备中各个零部件的端口编号以及该端口的导线电缆编号，同时还整理编写接线排的编号，以此来指导设备合理的接线安装以及便于日后维修尽快查找故障。
电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
在看复杂接线图时，先把原理图读懂记熟,再看接线图就简单多了。看懂接线图先得了解接线图的绘制规则和内容。
推荐:先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备;二次回路阅读也要从电源出发,按照元器件的顺序依次分析。接线图是原理图绘制出来的,因此,在看接线图时应和原理图对照起来看，对回路编号、端子编号以及对外连接进行分析,以便更好的掌握电路图。
