如何选择开关量输入模块？
PLC的输入模块是用来检测接收现场输入设备的信号，并将输入的信号转换为PLC内部接受的低电压信号。
1．输入信号的类型及电压等级的选择 常用的开关量输入模块的信号类型有三种：直流输入、交流输入和交流／直流输入。选择时一般根据现场输入信号及周围环境来决定。
交流输入模块接触可靠，适合于有油雾、粉尘的恶劣环境下使用；直流输入模块的延迟时间较短，还可以直接与接近开关、光电开关等电子输入设备连接。
PLC的开关量输入模块按输入信号的电压大小分类有：直流5V、24V、48V、60V等；交流110V、220V等。选择时应根据现场输入设备与输入模块之间的距离来决定。一般5V、12V、24V用于传输距离较近场合。如：5V的输入模块最远不得超过10m距离，较远的应选用电压等级较高的模块。
2．输入接线方式选择 接输入电路接线方式的不同，开关量输入模块可分为汇点式输入和分组式输入两种，如图1所示。

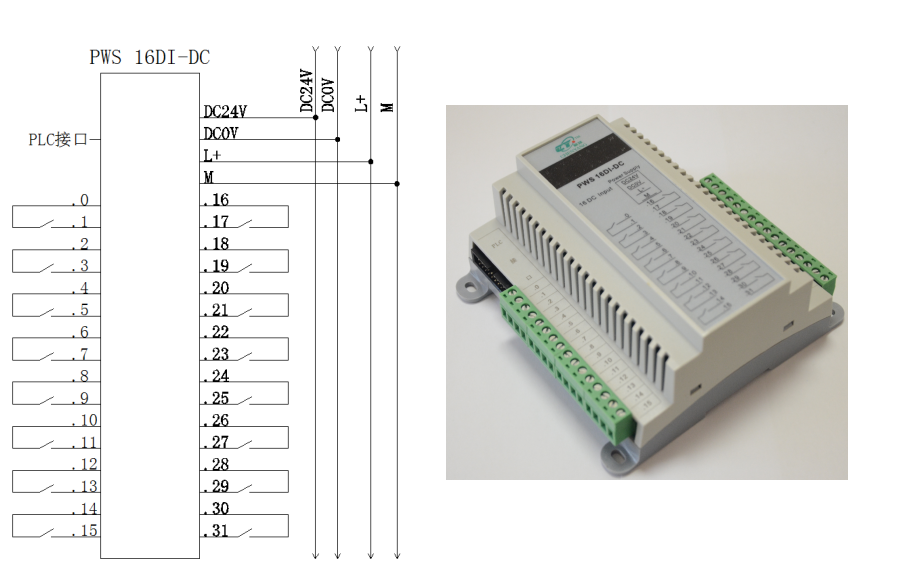

图一 开关量输入的接线方式

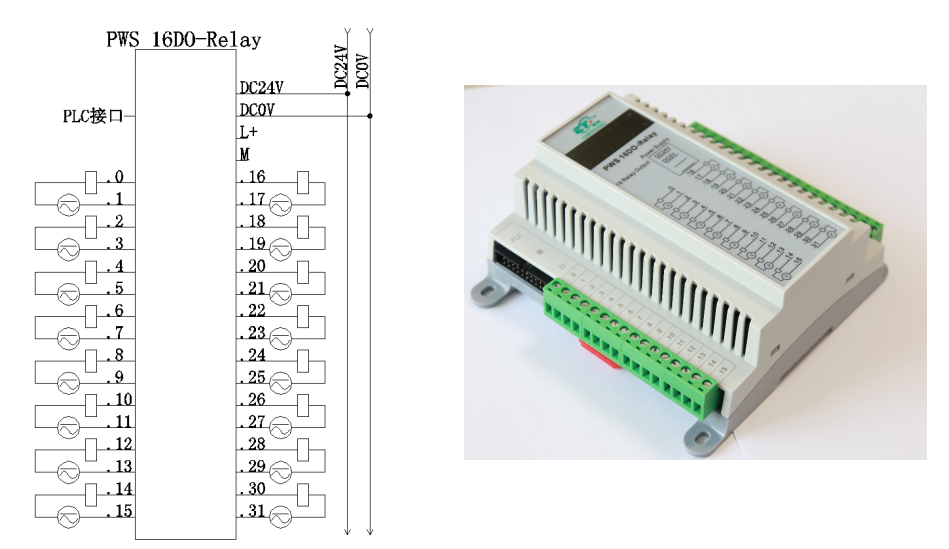

图二 开关量输出的接线方式
汇点式输入模块的输入点只共用一个COM端；而分组式输入模块是将分成若干组，一组共用一个COM，每组之间是分隔的。分组式输入模块的每点价格教高，如果输入信号之间不需要分开，应选择汇点式。
3．同时接通的输入点的数量
对于选用高密度的输入模块（32点、48点），应考虑该模块同时接通的输入点的数量一般不超过点数的60%。
